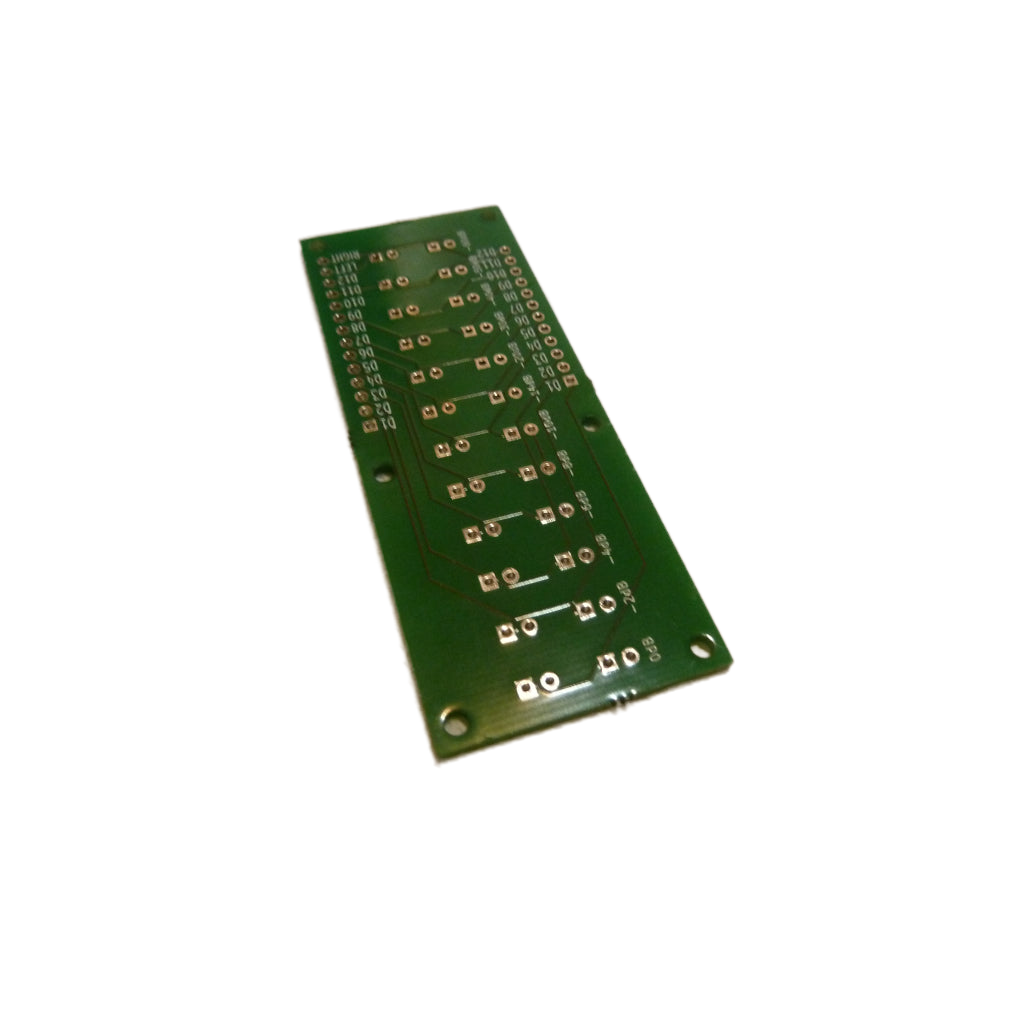

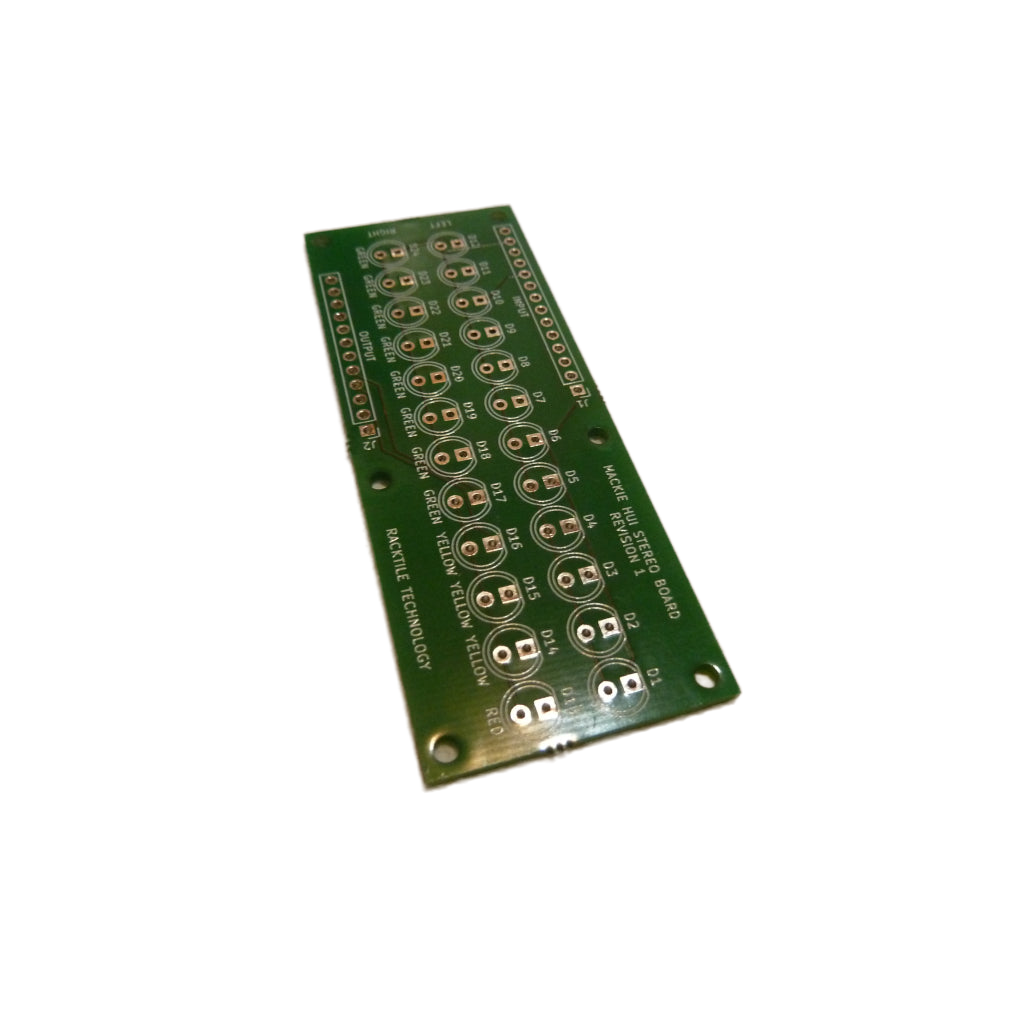

Auf dieser Platinen können 24 Leds verbaut werden. Mehrere dieser Platinen können in einer Matrix verschaltet werden um damit eine Anzeige für alles mögliche bauen zu können. Entwickelt wurde sie für das Arduino VU-Meter. Im Shop findet man auch eine Platine um mehrere dieser Platinen zu verbinden.

PCB Layout

Schematics

Die Schaltpläne sind im Lieferumfang enthalten.

Spezifikation

Größe: 31.75mm x 81.28mm

Video der fertigen Geräte
